ТРАНСФОРМАТОРЫ ТЯГОВЫЕ ОДНОФАЗНЫЕ
ТИПА ОДЦЭ и ОДЦЭР КЛАССА НАПРЯЖЕНИЯ 25 kV

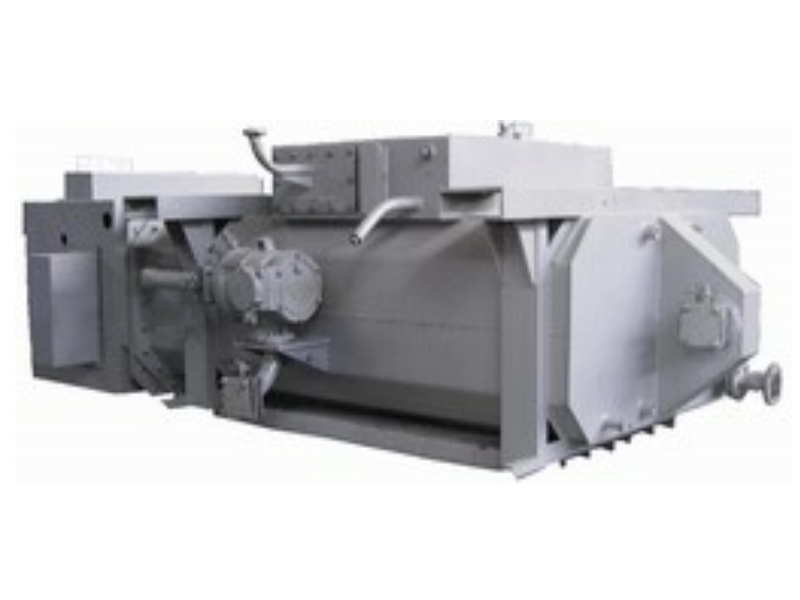

Трансформатор ОДЦЭР-2000/25 П-У1 предназначен для преобразования напряжения контактной сети в напряжение цепей тяговых двигателей и собственных нужд электропоездов в переменного тока 25 kV пригородного сообщения.
Трансформатор ОДЦЭР-1600/25 П-У1 предназначен для работы в электроподвижных составах для преобразования напряжения контактной сети в напряжение цепей тяговых двигателей, и собственных нужд, а также для сглаживания пульсаций выпрямленного тока выпрямительных установок электропоездов.
Технические данные
|
Наименование параметра |
Значение |
|
|
Тип трансформатора |
ОНДЦЭР-2000/25 П-У1 |
ОДНЦЭР-1600/25 П-У1 |
|
Номинальная мощность сетевой обмотки, kV ∙А |
1600 |
965 |
|
Номинальное напряжение обмотки , kV |
25 |
|
|
Частота питающей сети, Hz |
50 |
|
|
Номинальная мощность тяговой обмотки, kV ∙А |
1320 |
773 |
|
Номинальное напряжение на вводах тяговой обмотки, V: |
1-4 2200 (1-2-(1-0)-(1-3)-(1-4) 550-1100-1650-2200 |
1-8 2208 |
|
Номинальная мощность обмотки собственных нужд, kV ∙А |
2х50=100 |
92 |
|
Номинальное напряжение на вводах обмотки собственных нужд, V: |
а2- а3 ; а4- а5 220 |
х1-01 220 |
|
а2- х2; а4 - х4 280 |
х2-01 276 |
|
|
Номинальная мощность обмотки возбуждения, kV ∙А |
140 |
100 |
|
Номинальная напряжение отопительной обмотки, V |
630 |
628 |
|
Номинальная мощность обмотки возбуждения, kV ∙А |
2х16=32 |
- |
|
Номинальное напряжение обмотки возбуждения на выводах, V: а6 –х6 ; а7 –х7 |
120 |
- |
|
Схема и группа соединения обмоток |
1/1-1-1-1-1-1-0-6-6-6-6-6 |
1/1-1-1-0-0-6 |
|
Суммарные потери трансформатора, kW |
36,5 |
22 |
|
Масса масла, kg |
900 |
940 |
|
Масса полная, kg |
3560 |
3680 |
Рис. 1. Общий вид и габаритные размеры трансформаторов типа ОНДЦЭР-1600/25 П-У1
Таблица к рисунку 1
|
Мощность, kV ∙А |
L, mm |
B, mm |
H, mm |
|
1600 |
3355 |
1580 |
910 |
Рис. 2. Общий вид и габаритные размеры трансформаторов типа ОДЦЭ-2000/25 П-У1
Таблица к рисунку 2
|
Мощность, kV ∙А |
L, mm |
B, mm |
H, mm |
|
2000 |
2960 |
1730 |
920 |
