Трансформаторы серии ТСЛ и ТСЗЛ 160-3150/6(10)/0,4

Назначение

Распределительные трансформаторы серии ТСЛ-ТСЗЛ предназначены для работы в установках общего назначения. Трансформаторы изготавливаются в соответствии с требованиями Ts 00212908-19:2020. Высота размещения трансформаторов над уровнем моря не более 1000 м. Режим работы трансформаторов длительный. Номинальное рабочее положение трансформаторов в пространстве – вертикальное. Трансформаторы должны эксплуатироваться в районах с умеренным климатом. Климатические исполнения «УХЛ», категория размещения 4 по ГОСТ 15150. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры трансформаторов в недопустимых пределах. Температура окружающего воздуха от минус 45 °С до плюс 40 °С; относительная влажность воздуха (по ГОСТ 15543.1) не более 80% при 15 °С и 100% при 25 °С. Трансформаторы изготавливаются с регулированием напряжения обмоток ВН без возбуждения, с диапазоном регулирования, ±2х2.5%

Степень защиты трансформаторов по ГОСТ 14254;

-ТСЛ – IP 00;

-ТСЗЛ – IP 21;

Система охлаждения – принудительное воздушное (контроллеры, датчики и вентиляторы производства TECSYSTEM Италия)

Трансформаторы состоят из следующих частей;

- активная часть;

- кожух. (Для ТСЗЛ);

Активная часть трансформаторов – единая конструкция, включающая в себя следующие составные части;

- остов;

- обмотки ВН и НН; (Итальянского производства)

- отводы ВН и НН;

- сборочные единицы и детали изоляции.

Остов представляет собой конструктивную и механическую основу активной части трансформаторов. Остов состоит из магнитной системы и элементов, обеспечивающих ее стяжку и прессовку. Остов устанавливается на раме, служащей опорой трансформатора.

Магнитная система шихтованной конструкции, трехстержневая, однорамная выполняется из холоднокатаной электрической стали с жаростойким изоляционным покрытиям, по технологии “Step-lap”.

Прессовка стержней осуществляется бандажами из стеклоленты, опрессовка ярем-ярмовыми балками, стянутыми шпильками и бандажами из стеклоленты.

Магнитная система заземляется через ярмовую балку на опорную раму со стороны НН.

Обмотки трансформаторов имеют цилиндрическую форму и расположены на стержне магнитопровода концентрические в следующем порядке, считая от стержня – обмотка НН, обмотка ВН.





Технические данные

Наименование параметра	ТСЗЛ, ТСЛ
	Мощность, kVA
Номинальная мощность, kVA	160	250	400	630	800	1000	1250	1600	2000	2500
Номинальное напряжение обмотки ВН, kV	10(6)
Номинальное напряжение обмотки НН, kV	0,4
Схема и группа соединения обмоток	Д/Ун-11;  У/Ун-0
Способ и диапазон регулирования	±2х2,5%
Потери холостого хода, W	700	900	1200	1800	2100	2400	2750	3100	3900	4600
Потери короткого замыкания, W	2000	3000	4200	6000	7600	9000	11600	13000	17000	20500
Ток холостого хода, %	2,0	1,8	1,6	1,4	1,2	1,0	0,9	0,8	0,7	0,6
Напряжение короткого замыкания, %	4,5÷ 5,5	4,5÷ 5,5	4,5÷ 5,5	4,5÷ 5,5	4,5÷ 5,5	4,5÷ 6,0	4,5÷ 6,0	4,5÷ 6,0	4,5÷ 6,5	4,5÷ 6,5

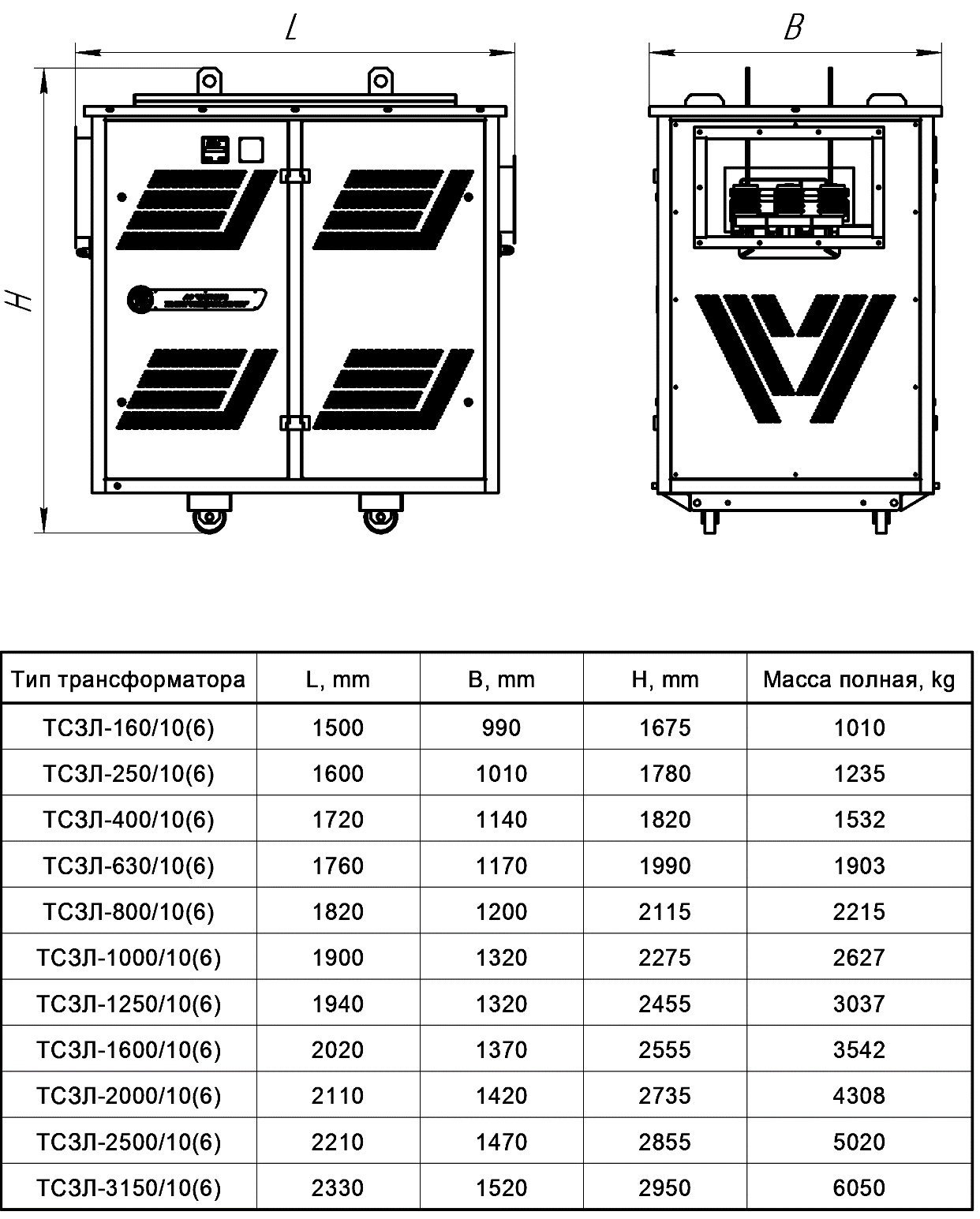

Габаритные размеры ТСЗЛ

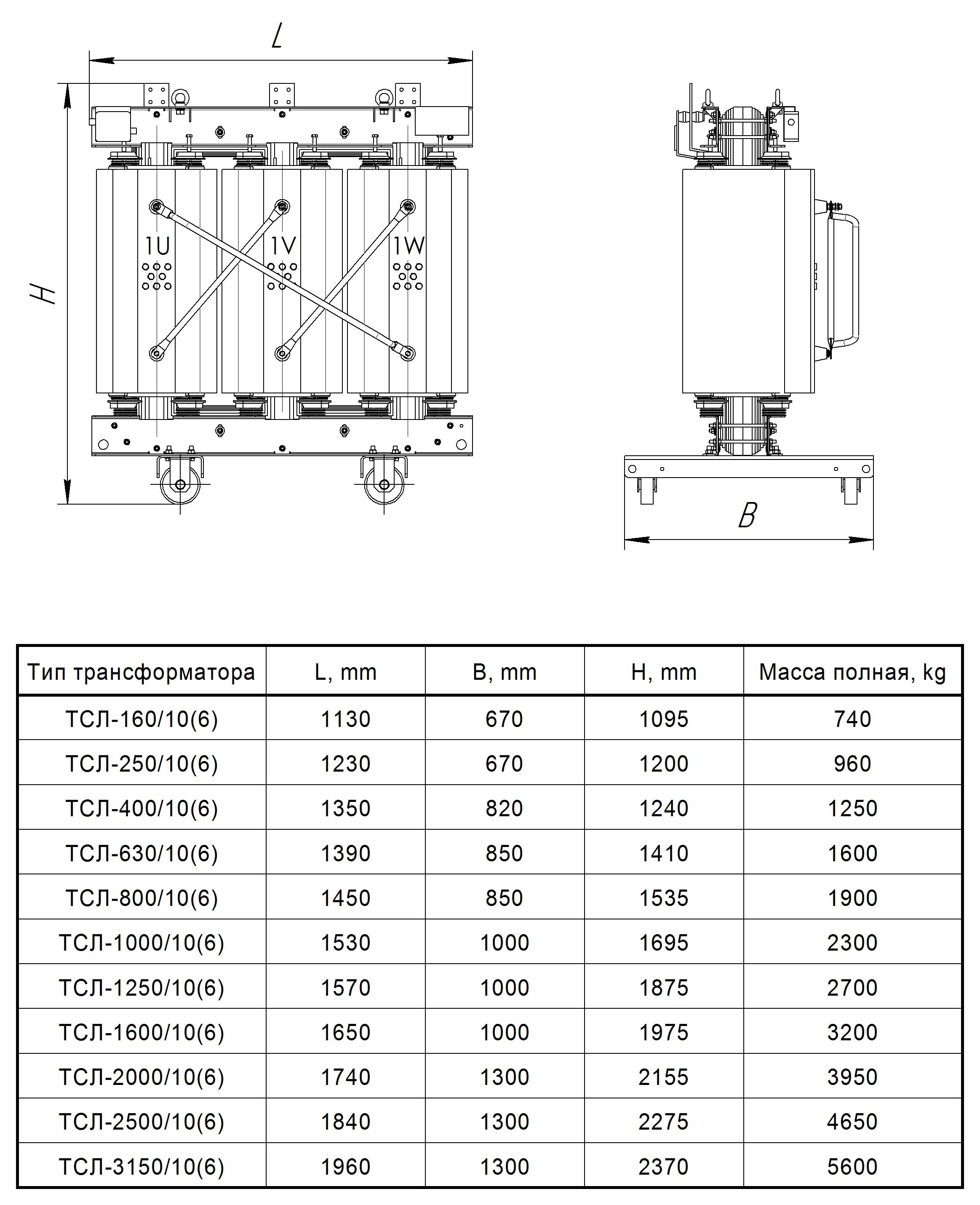

Габаритные размеры ТСЛ
