Трансформатор силовой двухобмоточный типа ТРДП-12500/35-У1

Трансформатор силовой, масляный, трехфазный, двухобмоточный, с системой охлаждения вида М / Д (ONAN / ONAF), с регулированием напряжения без нагрузки (ПБВ) на стороне высшего напряжения (ВН). Применение трансформатора типа ТРДП – позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 12500 кВА.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
Р – С расщепленной обмоткой НН.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
П – Передвижного типа.
Х – Номинальная мощность, кВА.
35 – Класс напряжения, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформаторов типа ТРДП мощностью 12500 кВА со стандартными потерями
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	Потери, Вт		Напряжение короткого замыкания, %	Ток холостого хода, %
			Холостого хода	Короткого замыкания
12500	35	У/Д-У-11-0	1100	900	8	0,5

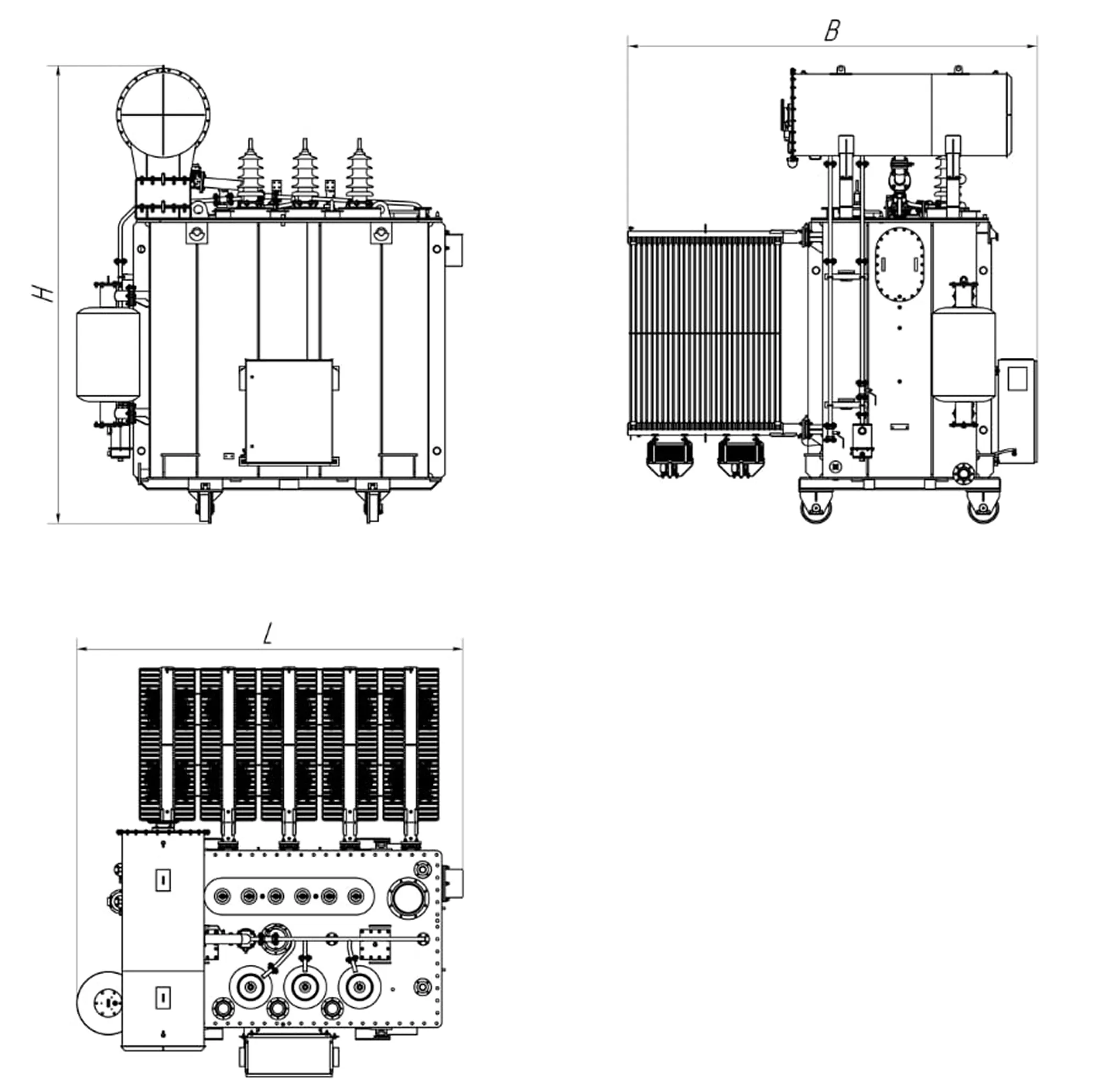

Габаритные и установочные размеры

Габаритные размеры трансформатора
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	Расстояние между средними линиями швеллера		Масса масла, кг	Масса полная, кг
				По поперечной оси, (A) мм	По продольной оси, (А1) мм
12500	3582	3667	4267	1524	1524	6560	27600
