Трансформаторы силовые двухобмоточные с РПН типа ТДН-6300/35-У1 (УХЛ1)

Трансформатор силовой, трехфазный, двухобмоточный с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТДН – позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 6300 кВА
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т - Трансформатор трехфазный.
Д - С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Н - С регулированием напряжения под нагрузкой (РПН).
Х - Номинальная мощность, кВА.
35 - Класс напряжения ВН, кВ.
У1 или УХЛ1 - Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформатора типа ТДН-6300/35-У1(УХЛ1)
Тип трансформатора	Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	Потери, Вт		Напряжение короткого замыкания, %	Ток холостого хода, %
				Холостого хода	Короткого замыкания
ТДН-6300/35	6300	35	У/Д-11	4800	42900	7,4	0,14

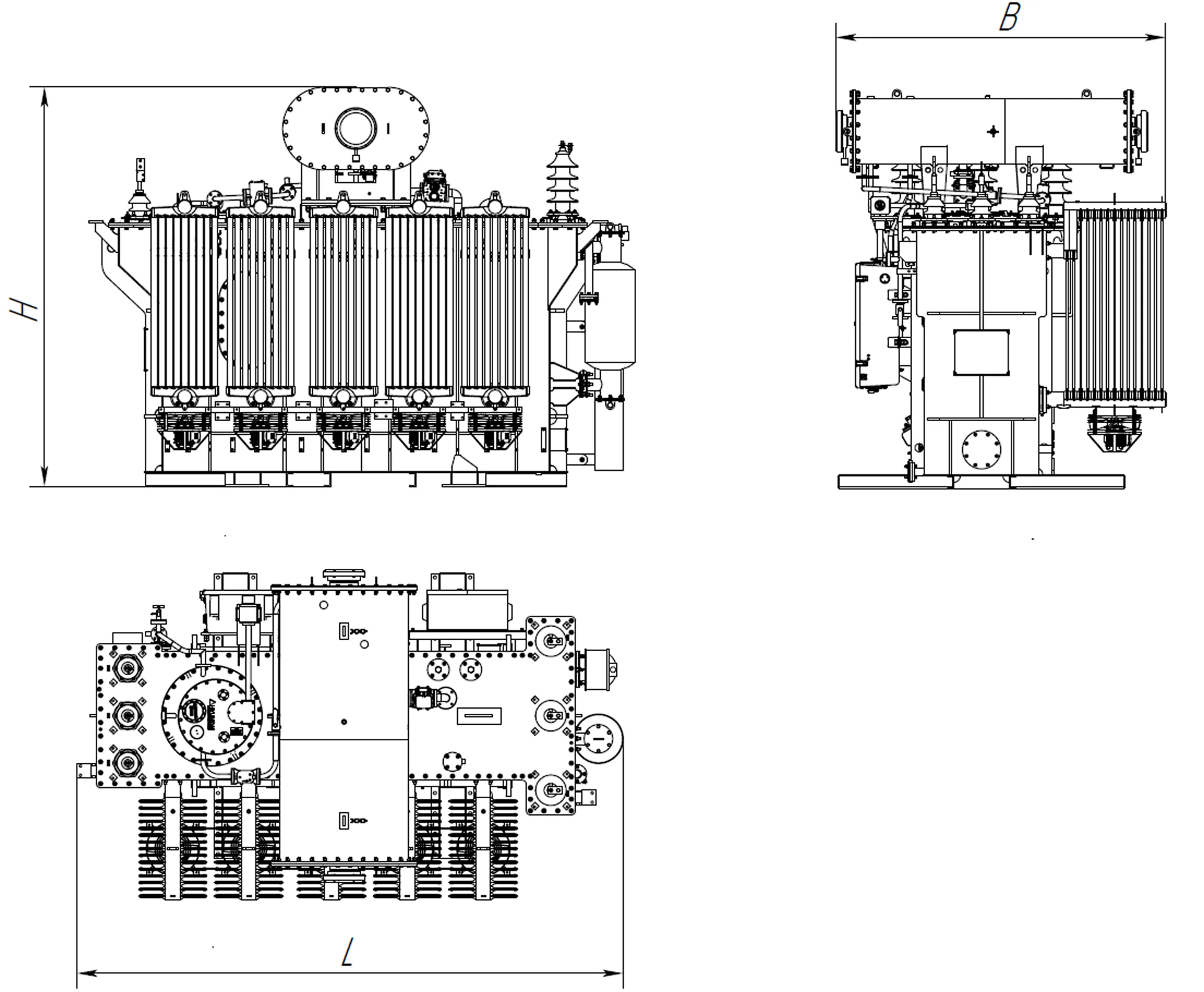

Габаритные и установочные размеры

Габаритные размеры трансформатора типа ТДН-6300/35-У1(УХЛ1)
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	Масса масла, кг	Масса полная, кг

6300	3950	2450	2475	3650	15500
