Трансформаторы типа ТФТП-31500/110(150)-У1(УХЛ1) для передвижных тяговых подстанций

Трансформатор ТФТП силовой, трехфазный, трехобмоточный колокольного типа с принудительной циркуляцией воздуха и масла, железнодорожный мощностью – 31500 кВА. Трансформаторы мощностью от 31500 кВА изготавливаются с баками «колокольного» типа. Трансформаторы предназначены для питания электрифицированных дорог на переменном токе. Основные технические параметры и изготовление трансформаторов согласно ГОСТ Р 51559.

Узнать стоимость

Описание

Диапозон мощности

Напряжение номинальное обмотки ВН-110(154)кВ
Напряжение номинальное обмотки СН-38,5кВ
Напряжение номинальное обмотки НН-27,5кВ

Условные обозначения трансформаторов

Т – Трехфазный трансформатор
Ф – С боковым расположением вводов
Т – Трехобмоточный
П – Предназначен для обеспечения питания тяговой сети электрифицированных железных дорог и преобразовательных агрегатов
Х – Номинальная мощность, кВА
110(150) – Класс напряжения, кВ
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150

Основные технические характеристики

Основные технические характеристики
Наименование параметра	ТФТП-31500/110	ТФТП-31500/150
Потери холостого хода, кВт	33	33
Потери короткого замыкания, кВт	169	169
Ток холостого хода, %	0,6	0,6
Напряжение короткого замыкания ВН–СН, %	10,5	10,5
Напряжение короткого замыкания ВН–НН, %	17,5	17,5
Напряжение короткого замыкания СН–НН, %	6,5	6,5

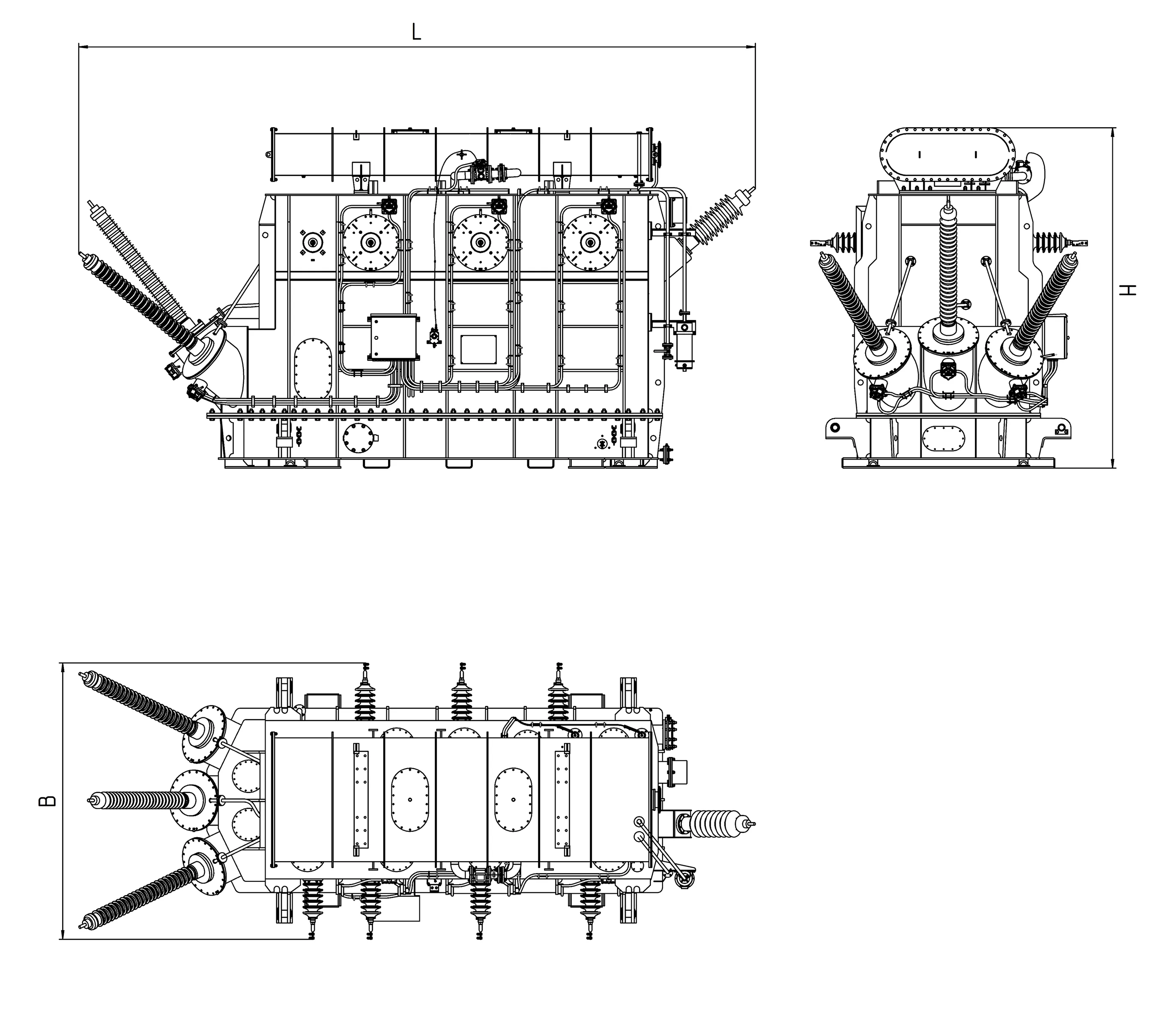

Габаритные размеры, мм
L — длина	7500	7600
B — ширина	3250	3250
H — высота	3850	3850
Масса масла, кг	17300	17300
Масса отправочная, кг	62700	62700
Масса полная, кг	73000	73000
