Трансформаторы типа ТДТНЖ-16000÷40000 /110/27,5/11 для железных дорог, электрифицированных на переменном токе

Трансформатор ТДТНЖ (силовой, трехфазный, трехобмоточный колокольного типа с естественной циркуляцией воздуха и масла, железнодорожный) мощностью – 16000, 25000, 40000 кВА. Трансформаторы мощностью от 25000 кВА изготавливаются с баками «колокольного» типа. Трансформаторы предназначены для питания электрифицированных дорог на переменном токе. Основные технические параметры и изготовление трансформаторов согласно ГОСТ Р 51559.

Узнать стоимость

Для получения коммерческого предложения заполните опросный лист. Стоимость трансформатора рассчитывается индивидуально на основании технических параметров оборудования.

Отправить запрос

Описание

Диапозон мощности

Напряжение номинальное обмотки ВН-115 кВ
Напряжение номинальное обмотки СН-27,5 кВ
Напряжение номинальное обмотки НН-6,6; 11 кВ

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Т – Трехобмоточный.
Н – С регулированием напряжения под нагрузкой (РПН).
Ж – для питания электрифицированных железных дорог на переменном токе.
Х – Номинальная мощность, кВА.
110 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Наименование параметра	Значение
Номинальная мощность, кВA	16000	25000	40000
Потери холостого хода, кВт	21	28,5	39
Потери короткого замыкания, кВт	100	140	200
Ток холостого хода, %	0,5	0,4	0,3
Напряжение короткого замыкания ВН-СН, %	10,5	10,5	10,5
Напряжение короткого замыкания ВН-НН, %	17,5	17,5	17,5
Напряжение короткого замыкания СН-НН, %	6,5	6,5	6,5

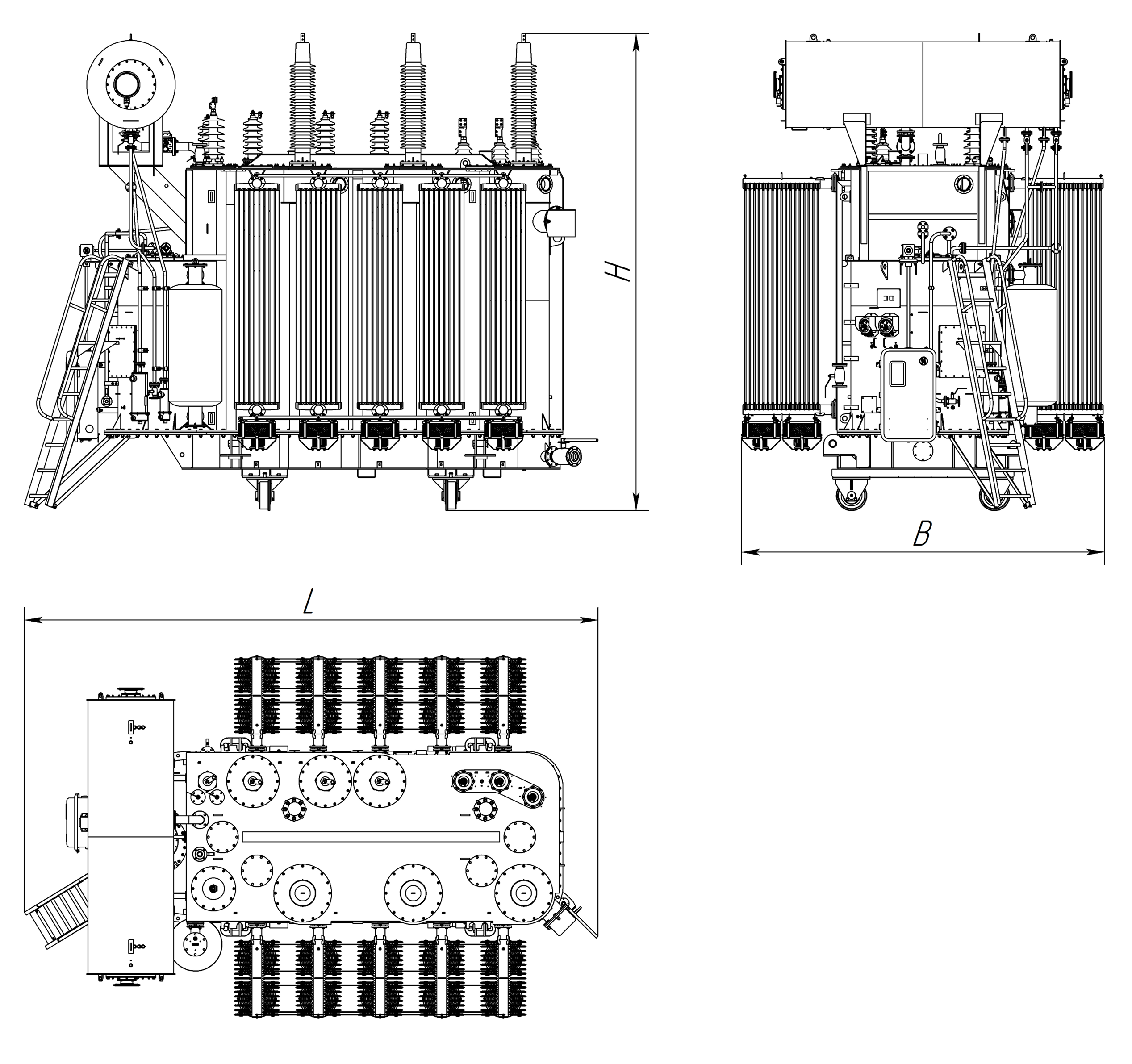

Габаритные размеры, мм
L - длинна	6250	6280	6000
B - ширина	4000	4120	4440
Н - высота	5150	5625	5210
Масса масла, кг	13800	17050	16785
Масса отправочная, кг	42000	53080	60885
Масса полная, кг	46800	61710	71375
