Трансформатор тури ОДЦЭ-8500/10-У2

Трансформатор тортиш двигателлари ва агрегатларнинг ўз эҳтиёжлари занжирларининг кучланишини ўзгартириш учун мўлжалланган. Айланма жараён 1ТТ 63/10-У2 туридаги электр насос (ТУ 3631-005-00220150-2006) томонидан амалга оширилади, совитиш секциялари ҳаво билан совутилади. Электр насос трансформаторга ўрнатилган бўлиб, трансформатор билан бирга етказиб берилади. Трансформатор Ts 00212908-14:2018 талабларига жавоб беради.

Нархини билиб олинг

Тижорат таклифини олиш учун сўровномани тўлдиринг. Трансформаторнинг нархи ускунанинг техник параметрлари асосида алоҳида ҳисобланади.

Барча катакларни тўлдиринг *

«Сўров юбориш» тугмасини босиш орқали сиз шахсий маълумотларни қайта ишлашга розилик билдирасиз.

Таъриф

Қувват диапазони

Трансформатор белгилари

О – Бир фазали
ДЦ – Мажбурий мой ва ҳаво айланиши билан совитиш
Э – Электр подвижной составда ишлаш учун
8500 – Номинал қувват, kVA
10 – Тармоқ ўрамининг номинал кучланиши, кV
У2 – ГОСТ 15150 бўйича жойлаштириш категорияси ва иқлимий бажарилиш

Хусусиятлар

Трансформаторнинг асосий техник хусусиятлари
Параметр номи	Қиймати
Трансформатор тури	ОДЦЭ-8500/10-У2
Тармоқ орамининг номинал қуввати, кВА	8652
Тармоқ орамининг номинал кучланиши, кВ	10
Таъминотовчи тармоқ частотаси, Hz	50
Тортув орамининг номинал кучланиши кириш нуқталарида, V	НН1 1350
Тортув орамининг номинал кучланиши кириш нуқталарида, V	НН2 1350
Ўз эҳтиёжлари орамининг номинал қуввати, кВА	545
Ўз эҳтиёжлари орамининг номинал кучланиши кириш нуқталарида, V	x₃-а₃ 240
	x₃-а₄ 390
	x₃-а₅ 510
Ўз эҳтиёжлари орамининг номинал қуввати терминалда, кВА	-
Умумий йўқотишлар, кВт	150
Чўлғамлар уланиш схемаси ва гуруҳи	1/1-1-1-0-0-6
Ёғ оғирлиги, кг	2230
Тўлиқ оғирлик, кг	10700

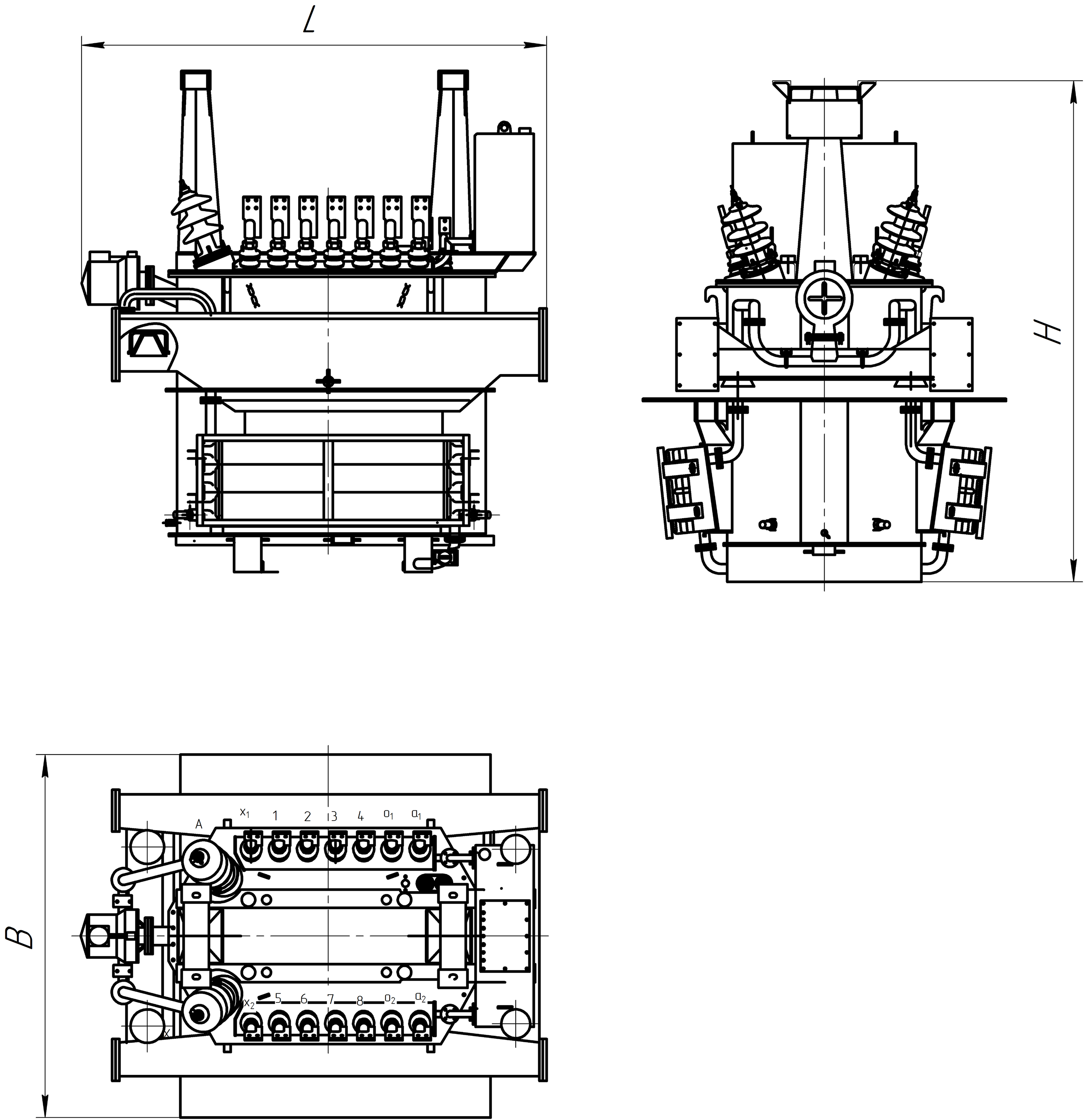

Ўлчамлари (L×B×H), мм	2370х2000х3062
